在催化劑的初期開發階段，基于液相電解質的強制對流技術是常用的評價手段，如旋轉圓盤電極（RDE）、氣體擴散電極（GDE）等。在RDE中，所有基于鉑的納米顆粒都浸泡在液體電解質中，可以通過水合質子和電解質傳輸的溶解氧與溶液完全接觸。然而，為了能夠模擬燃料電池或者電解槽系統實際工況條件下催化劑的活性表達與長周期衍化規律，則需膜電極（MEA）測試。在MEA中，氣體、催化劑和離聚物（催化層，CL）、水的三相界面構成反應區。需要注意的是，MEA上的催化層厚度相比于RDE上要厚得多，而離聚物薄膜的存在使得MEA三相界面的氣液傳輸、質子傳輸變得更加錯綜復雜。有研究表明，離聚物側鏈磺酸基團與納米鉑顆粒之間具有極強的吸附作用，與催化劑活性位點的直接接觸會造成“中毒效應”，特定條件下導致質量比活性（MA）減少5倍，這對于MEA來說是十分致命的。因此，本文以燃料電池膜電極為例，理解“離聚物中毒”，這對實現MEA三相界面的合理設計和催化劑性能的高效表達有著重要意義。

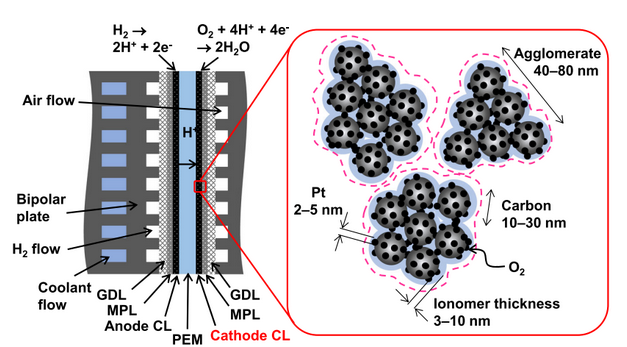

圖1. 質子交換膜燃料電池和催化層示意
目前，關于離聚物毒化效應普遍認同來源于兩個方面：
（1）氧氣氣體傳輸受阻?？拷呋瘎┍砻娴碾x聚物（例如Nafion）主鏈平行排列，在催化劑周圍形成致密的納米薄膜（<10 nm）。雖然具有較好的質子傳輸能力，但同時增加了氧氣傳輸阻力，因為氧氣需要滲透離聚體覆蓋層才能到達Pt表面（ACS Catal. 2018, 8, 694., Electrochim. Acta 2016, 188, 767）。更糟糕的是，由于覆蓋的離聚物薄膜降低了Pt的活性面積，使得在同等的電流密度（尤其是大電流密度）輸出條件下，單位Pt表面積的電流密度與O2需求量急劇提升。這時催化層中氧氣傳質阻力，特別是局域傳質阻力的限制，就會進一步加劇氧還原反應的傳質極化，大大影響電池性能輸出。
（2）磺酸基團毒化。Nafion的磺酸（-SO3H）基團對Pt納米粒子有著極強的吸附偏好，這會導致活性位點被“毒害”，催化效率降低。-SO3H在催化劑上的覆蓋率可以通過電荷轉移理論來計算，該理論基于CO取代吸附在Pt顆粒上的-SO3H基團（Adv. Energy Mater. 2022, 2201063）。

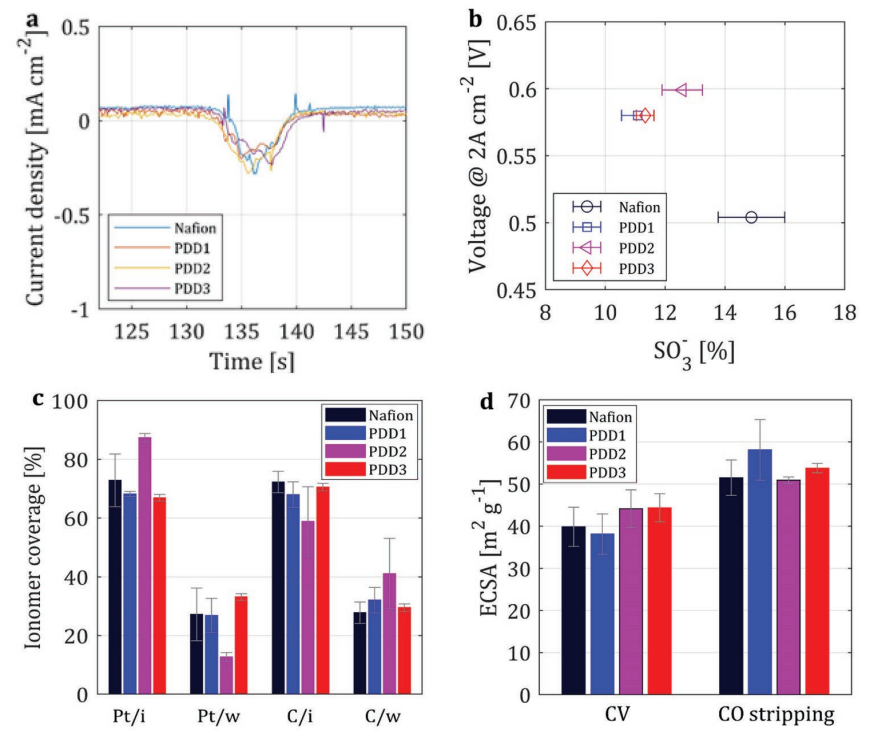

圖2. CO置換計算磺酸根和離聚物覆蓋率（Adv. Energy Mater. 2022, 2201063）

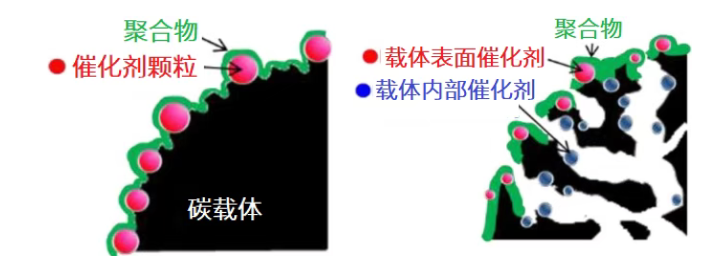

圖3. Mirai-1和Mirai-2催化層內三相界面示意圖（Toyota Technical Review 2021, 66, 22）
（3）研發新型高滲透性離子導體。例如，豐田中央研究所開發的高氧氣透過性離聚物（HOPI）顯著提升了離聚物與Pt界面處的氧氣滲透率，有效減輕了催化劑中毒，從而增強了陰極催化層的氧氣傳輸效率和氧還原反應的質量活性（Nat Commun 2021,12, 4956）。
